[敏感詞]章 DS-100 介紹

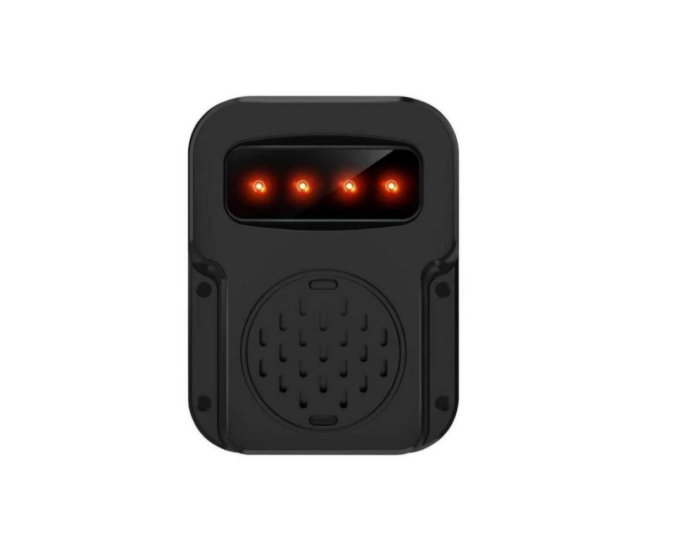

1.1 產品簡介

DS-100 是本公司自主研發設計的一款應用于多領域的聲光報警器，采用寬電壓輸入，內置高亮發光二極管和 5W 大功率喇叭輸出，可以實現語音播報和模擬旋轉燈光報警。

工業外觀設置，一體化鑄鋁外殼，IP68K 防護等級，可在非常惡劣環境中使用。DS-100 終端設備滿足 JT/T794-2011、JT/T808-2011、GB/T 19056-2012 標準。目前該設備已成功應用于特種車輛管控，智能倉庫管理，停車場管理等。

1.2 產品特性

支持 LED 閃爍頻率調節范圍 1-5Hz

紅光設計，霧霾穿透力強

解決光污染，節能環保

外殼防護等級達到 IP68K

原裝進口光源，有效降低光衰減

采用新型散熱材料，產品壽命長

整體設計新穎別致，安裝操作簡便

自主電氣化結構與控制系統，性能穩定

低至零下 30 度，滿足惡劣嚴寒環境下使用

同一型號產品可能有多個版本，不同版本的產品會存在差異（包括功能參數、LOGO 設計、外觀細節、產品資料等），請以實物為準。

1.3 產品規格

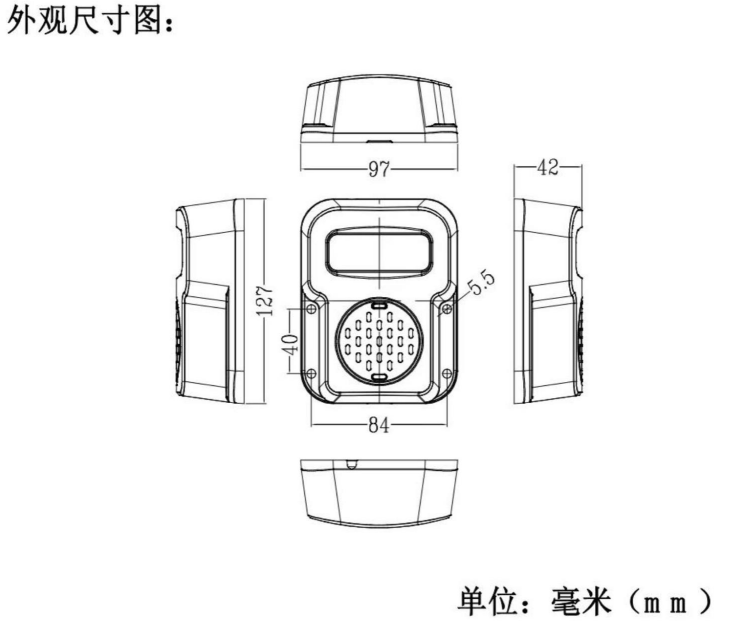

1.4 外觀尺寸及安裝固定孔位置

第二章 接口定義及通訊協議

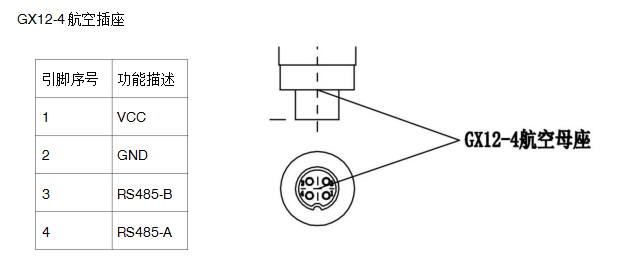

2.1 接口定義

2.2 通訊協議

1）RS485/RS232 接口，波特率 4800-115200。

2) 通訊 ID：F001，高位在前，低位在后。

3) 命令見[敏感詞]表格，有設置報警以及接觸報警命令。

4) 使用方法，設置報警后，會觸發報警燈報警，直到發送解除報警命令。

命令：設置報警等級 1

命令：設置報警等級 2

命令：設置報警等級 3

命令：解除報警

第三章 功能檢查

3.2 功能測試

1） 將穩壓電源調節到 12V，用將萬用表調節到直流電壓檔位，測試穩壓電源輸出，確保電源輸出 12V。

2） 將航空電源線接到穩壓電源上，切記 1 腳為電源正，2 腳為電源負。

3） 將航空電源線與 PH-688A 接在一起，智能報警器會出現閃燈和不同等級聲音提示“大車危險，請遠離”、“危險，請立即離開”。

3.3 電器特性測試

1) 將穩壓電源從 12V 至 24V 期間任意給智能報警器供電，測試報警器是否正常工作。

2) 對設備進行瞬間上電，斷電測試，檢查智能報警器是否工作正常。

3) 如有條件，在設備工作期間可對設備進行靜電測試（需有靜電槍）

4) 可將工作設備放入高低溫環境下進行測試（需有高低溫老化箱）

3.4 防水測試

1）淋水測試，用高壓水槍或噴水壺對工作狀態下的報警器進行將噴水 10 分鐘，間隔 10 分繼續，往復 5 次，檢查是否進水或是否正常工作。

2) 浸水測試，將報警器浸入水中 24 個小時，拿出來檢查是否進水，沒有進水可以進行上電測試功能。

3.5 跌落測試

將智能報警器六面 1.2 米自由跌落，每面各 2 次，跌落后進行測試（為了防止外殼刮花，地面測試要用木板） 。

第四章 安裝指導

4.1 安裝前準備

1）安裝所需工具：

2）安裝前請先上電檢測 DS-100 工作是否正常，正常狀態：DS-100 上電后 LED 會常亮 1 秒再關滅。

4.2 安裝注意事項

1）設備安裝過程中全程斷電

2）DS-100 安裝方向為，燈朝上（有燈的朝天）

3）安裝位置要先確認固定孔位置(請參照 1.4 外觀尺寸及安裝尺寸)，在用電鉆進行打洞，后用 M5 螺絲進行固定。

4）DS-100 走向必須不能被人或外物碰到，根據實際安裝情況請將線妥善處理（有時因為設備過長需要加設備延長線）

5）PH-688A 設備和線固定完畢，線也走后進行接線，接后再進檢查，保證無誤后，方可上電測試。
